Jak nabrousit řetězy na motorové pily krok za krokem

Přinášíme vám návod, jak nabrousit řetězy na motorové pily s pomocí brusky a vhodných brusných kotoučů. Broušení řetězu zvládnete díky tomuto přehlednému postupu raz, dva, tři! Návod obsahuje i názorné fotky.

Jak efektivní je práce s motorovou pilou vysvětlovat nemusíme. Na co se ale zaměříme, je návod na broušení pilových řetězů. Jen správně nabroušený řetěz totiž usnadní práci a zároveň zabezpečí, aby se pila tolik neopotřebovala. Broušení řetězu spočívá ve volbě optimální hloubky a úhlu ostření, úhlu břitu a případné úpravě omezovací patky zubu. Než vám ale prozradíme, jak tedy nabrousit řetěz na pilu, přečtěte si obecné bezpečnostní pokyny.

Bezpečnostní opatření nelze pominout. Abychom ale neuváděli všechny (které najdete například v návodu k brusce), vybereme jen ty nejzásadnější. Chraňte především sebe a okolí!

Přečtěte si návod, jak nabrousit řetězy na motorové pily bruskouDbejte bezpečnostních pokynů

  • Na přístroji smí pracovat jen osoby starší 16 let.
  • Používejte vždy ochrannou masku, rukavice, brýle a sluchovou ochranu.
  • Při veškerých pracích na stroji (čištění stroje, výměna brusného kotouče apod.) vytáhněte předem síťovou zástrčku.
  • Dbejte na to, aby byl broušený řetěz dostatečně zajištěn proti vysmeknutí.
  • Ve vlastním zájmu udržujte brusku stále čistou.
  • Po ukončení broušení zkontrolujte stroj a především brousící kotouč na možná poškození.
  • Při práci vždy držte přístroj oběma rukama a zaujměte bezpečný postoj.

Návod, jak nabrousit řetěz na pilu

1. Připravte si brusku

Příprava brusky na broušení řetězů - obrázek 1   A nyní přistupme k nastavení brusky a kotouče, které předchází celému procesu. Tak tedy, bruska se připevňuje na stůl nebo na stěnu. Při montáži na stůl posuňte přístroj na hranu stolu až na omezující doraz (obr. 1) a otvory v podstavci ho přišroubujte k desce stolu.
Příprava brusky na broušení řetězů - obrázek 2   Po montáži na stůl usaďte rameno do podstavce nastrčením středícího čepu a zajistěte ho šroubem se šestihrannou hlavou (obr. 2).
Příprava brusky na broušení řetězů - obrázek 3   Nyní můžete na zadní stranu na šroub nasadit podložku a přišroubovat stavěcí kolečko (obr. 3).
Příprava brusky na broušení řetězů - obrázek 4   Poté našroubujte držadlo pro ovládání nosného ramene na šroub v tělese pilového kotouče (obr. 4).

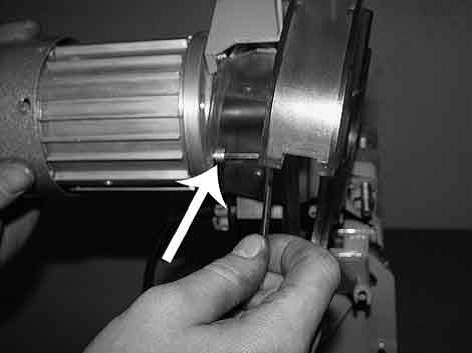

Příprava brusky na broušení řetězů - obrázek 5   Potom připevněte ochranný kryt brusného kotouče dodanými imbusovými šrouby pomocí příslušného klíče (obr. 5).

2. Zkontrolujte brusný kotouč a nasaďte ho na brusku

Návod, jak nabrousit řetěz na pilu: Obrázek 6

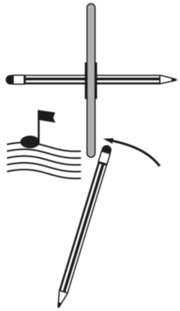

Před nasazením brusného kotouče proveďte jeho kontrolu. Stačí jen jednoduchá zvuková zkouška (obr. 6). Kotouč při ní držte tak, že do vrtání prostrčíte tužku, na které se bude kotouč volně kývat.

Nyní poklepejte opatrně jinou tužkou na okraj kotouče. Z kotouče se musí ozývat jasný nebo vysoký, čistý zvuk! Jestliže zní kotouč tlumeně nebo prázdně je poškozen. Nesmíte ho použít! Hluboký nebo tlumený tón ukazuje na poškození trhlinami nebo podobně!

Návod, jak nabrousit řetěz na pilu: Obrázek 7 Následně odšroubujte pomocnou přírubu. Bez ní nepůjde kotouč namontovat (obr. 7).
Návod, jak nabrousit řetěz na pilu: Obrázek 8 Poté můžete zespoda nasunout brusný kotouč. Dbejte na přesné dosednutí pomocné příruby a kotouče. Šrouby neutahujte příliš silně, mohli byste poškodit brusný kotouč! Zkontrolujte správné dosednutí brusného kotouče, nesmí se pohybovat ani příčně, ani podélně. Nakonec nasaďte přídavný kryt kotouče (obr. 8).

Teď, když byl brusný kotouč správně namontován, můžete provést zkušební test: Postavte se ke stroji ze strany, dávejte pozor na to, aby se v pracovním poli nenacházela žádná osoba! Brusku zapněte na nechte běžet na prázdno asi 5 minut. Jestliže by brusný kotouč vibroval nebo vykazoval jinak nesprávný chod, neprodleně vypněte přístroj a vytáhněte zástrčku. Teprve potom odstraňte závadu.

3. Upevněte řetěz motorové pily a nastavte potřebný úhel ostření

Návod, jak správně nabrousit řetěz motorové pily: Vyberte ostřený typ řetězu

Před počátkem broušení musíte zasadit řetěz přesně mezi obě upínací vodítka. Přičemž první zub k broušení naveďte proti dorazu. Dávejte ale zároveň pozor na to, aby úhel ostření souhlasil s polohou vodítek. Ostřený typ řetězu určíte pomocí dodané šablony nebo na základě následující tabulky. Z ní můžete zjistit tloušťky řezů, úhly a rozměry.
Broušení řetězových pil - nastavení svorce



Nastavení svorce: Vložte řetěz do vodicí lišty. Poté nastavte potřebný úhel ostření a zafixujte řetěz zajišťovacím šroubem.

Vodítka seřiďte na šířku řetězu pomocí seřizovacího šroubu (A) tak, že je při ovládání svěrací páky (B) pevně fixován ve svorci. Nastavení posuvu provedete pomocí seřizovacího šroubu (E). U silně opotřebovaných řetězů zajistíte stranovou polohu vodítka řetězu stavěcím šroubem (D).

Broušení řetězových pil - nastavení svorce Vrcholový řezný úhel nastavíte pomocí seřizovacího šroubu a můžete ho odečíst na stupnici (F). Úhel ostří nastavíte seřizovacím šroubem (G).

4. Broušení řetězu

  • Vložte řetěz do upínacího zařízení.
  • Nastavte úhel ostření pro Váš řetěz.
  • Nastavte vzdálenost článků a hloubkových omezovačů.
  • Řetěz pomocí upínacího zařízení upněte.
  • Zapněte stroj.
  • Spusťte hlavu stroje a zub pomalu zabruste.
  • Řetěz povolte a postupte pomocí zarážky o dva zuby dál (dávejte pozor na pravé a levé zuby, musí se nabrousit vždy nejprve všechny zuby jedné strany)
  • Zopakujte uvedené kroky tak, aby byl nabroušen každý zub (k broušení zubů opačné strany musíte hlavu brusky nastavit na stejný úhel opačné strany)

Takto můžeme ve stručnosti sepsat návod na to, jak nabrousit řetězy na motorové pily. Základem je přitom navést brusný kotouč opatrným stlačováním nosného ramene. Počátek broušení si označte například křídou a bruste nejprve všechny zuby v jednom směru a potom obraťte svorec, nastavte úhel ostření a bruste zuby v opačném směru. Vyhýbejte se však příliš silnému přítlaku.
