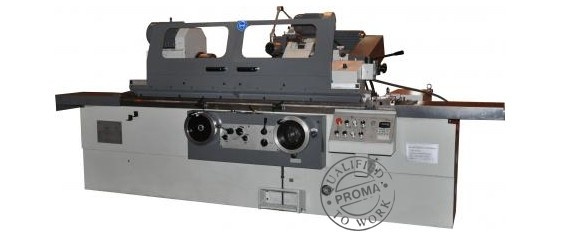

Bruska na kulato PBK-1000, 9000W, 380V 25012005 PROMA
Kód produktu: 01D-25012005
Kód výrobce: 8595105420980
Kód dodavatele: STR
Výrobce:
PROMA
- Bruky pro broušení na kulato
Telefonické objednávky
Pro telefonickou objednávku nás můžete kontaktovat na tel. 464 649 325. Připravte si kód objednávaného zboží nebo název a fakturační údaje.
Rada na telefonu
Můžete nám zavolat v době od 8-16h na tel. 604 133 903 a rádi Vám poradíme ohledně řezání, broušení, omílání, leštění a kartáčování.
Detailní popis
INFO = RYCHLÉ DODÁVKY
- každý čtvrtek můžete objednat (pokud by byl problém s dodáním, ihned Vás informujeme)
- každý pátek naskladňujeme
- každé pondělí odesíláme
Technická specifikace
Vysoce přesná bruska na kulato pro vnitřní a vnější opracování. Brusné vřeteno je uloženo v tří segmentových kluzných ložiskách, která jsou nastavitelná. Hydrodynamické uložení hlavního vřetena vytváří olejový film mezi ložiskem a vřetenem, který minimalizuje vibrace při nejvyšší přesnosti a kvalitě povrchu.
- Přesnost převzata podle ISO pro hrotové brusky
- Čas setrvání na konci pohybu stolu lze nastavit
- Stůl je bohatě dimenzován, může se natáčet ve 2 směrech
- Všechna třecí místa jsou automaticky mazána pomocí mazací pumpy
- Otáčky brusného kotouče, krok a rychlost posuvu a také hloubku záběru lze nastavit na požadovanou hodnotu
- Tuhost strojů umocňuje dvoustěnný nosný sloup a robustní litinové části
- Přesně seřízená vřetenová hlava a stabilní support pro dosažení nejlepších výsledků při různých aplikacích
- Pohyb je prováděn ručně kolečkem nebo automaticky hydraulickým posuvem v podélném směru
- Robustní vřetenovou hlavu lze vychýlit doleva a doprava o 30°
- Čas setrvání na konci pohybu stolu lze nastavit
- Se zařízením pro vnitřní broušení a se zápichovou automatikou
- Rohatkový přísuv umožňuje pomocí nulového dorazu opakovaný přísuv, aniž by bylo nutné sledovat stupnici posuvu
Základní příslušenství:
- Polohové ukazatele ve dvou osách
- Zařízení pro vnitřní broušení
- Otevřená luneta
- Uzavřená luneta
- Tříčelisťové sklíčidlo
- Systém chlazení chladící kapalinou
- Orovnávač brusných kotoučů
- Stav vyvážení
- Vyvažovací trn
- Měřící deska
- Objímka brusných kotoučů
- Brusný kotouč
- Středící hrot
- Přední a zadní ochranný kryt
- Unašeč
- Ovládací nástroj
- Provozní návod
- Přejímací protokol
Technická data:
| Pracovní prostor | |
| Výška hrotů | 180 mm |
| Broušená délka (max.) | 1 000 mm |
| Broušený průměr | 8 - 320 mm |
| Obrobek - hmotnost mezi hroty (max.) | 150 kg |
| Dráha pojezdu - osa Z | 1 000 mm |
| Dráha pojezdu brusné hlavy | 246 mm |
| Vnitřní průměr pro broušení s lunetou | 35 - 100 mm |
| Vnitřní průměr pro broušení bez lunety | 30 - 100 mm |
| Hloubka při vnitřním broušení | 125 mm |
| Plynulý posuv stolu | 0,1 - 4 m/min. |
| Rozsah naklápění stolu (max.) | +3 / -7 ° |
| Dopravení brusných koutočů (min.) | 0,0025 mm |
| Obvodové rychlosti | 35 m/s |
| S pevnou lunetou | 60 mm |
| Průměr sklíčidla | 200 mm |
| Vřeteník | |
| Otáčky pracovního vřetena | 25 - 220 /min. |
| Rozsah naklápění pracovního vřeteníku | 90 ° |
| Kužel pracovního vřetena | Mk IV |
| Vřeteník brusky | |
| Počet otáček brusného vřetena | 1 670 /min. |
| Počet otáček vřetena pro vnitřní Broušení | 10 000 /min. |
| Rozsah naklápění brusného vřeteníku | +/- 30 ° |
| Posuv | |
| Posuv na otáčku ručního kolečka - osa X | 0,5 mm |
| Posuv na jednu otáčku ručního kolečka - Osa Z | 2 mm |
| Posuv na dílek stupnice - osa X | 0,0025 mm |
| Posuv na dílek stupnice - osa Z | 0,01 mm |
| Koník | |
| Kužel koníku | Mk IV |
| Zdvih pinoly koníku | 30 mm |
| Přizpůsobení rychloposuvu | 50 mm |
| Přesnosti | |
| Obvodová házivost | 0,003 mm |
| Válcová odchylka | 0,006 mm |
| Drsnost | <=0,32 µm Ra |
| Výkony pohonů | |
| Výkon pohonu stroje | 9 kW |
| Výkon motoru brusného vřetena | 5,5 kW |
| Výkon motoru pracovního vřetena | 1,5 kW |
| Výkon motoru hydraulického čerpadla | 0,75 kW |
| Výkon motoru čerpadla chladící kapaliny | 0,12 kW |
| Rozměry a hmotnosti | |
| Rozměry brusných kotoučů | 400 x 50 x 203 mm |
| Rozměry obtah. brousku při vnitř. broušení (max.) | 50 x 25 x 13 mm |
| Rozměry obtah. brousku při vnitř. broušení (min.) | 17 x 20 x 6 mm |
| Rozměry stroje | 3 605 x 1 810 x 1 515 mm |
| Příkon | 9 kW |
Váhy a míry:
| Celková váha včetně obalu | 5300.0 kg |
| Čistá váha | 5000.0 kg |
| Šířka/Výška/Hloubka | 200 / 205 / 322 cm |
